在線式激光后散射煙塵儀ERUN-PGFC51-L07

粉塵顆粒物

產品描述

ERUN-PGFC51-L07在線式激光后散射煙塵儀用于固定污染源粉氣排放中顆粒物濃度測量。激光后散射煙塵儀由電氣系統、光學系統、結構系統三大部分組成，為防止鏡片受粉塵污染，配套使用吹掃系統，利用連續流動空氣阻擋粉塵侵蝕鏡片，確保儀器采集的光能信號真實、可靠。煙塵濃度在線監測儀可用于水泥、火電、鋼鐵、冶金、煉油、鋁業、石化、造紙、玻璃工業等行業固定污染源粉氣排放中顆粒物濃度測量。

在線咨詢馬上詢價

ERUN-PGFC51-L07在線式激光后散射煙塵儀產品概述

贏潤集團研發生產的ERUN-PGFC51-L07在線式激光后散射煙塵儀用于固定污染源粉氣排放中顆粒物濃度測量。激光后散射煙塵儀由電氣系統、光學系統、結構系統三大部分組成，為防止鏡片受粉塵污染，配套使用吹掃系統，利用連續流動空氣阻擋粉塵侵蝕鏡片，確保儀器采集的光能信號真實、可靠。煙塵濃度在線監測儀可用于水泥、火電、鋼鐵、冶金、煉油、鋁業、石化、造紙、玻璃工業等行業固定污染源粉氣排放中顆粒物濃度測量。

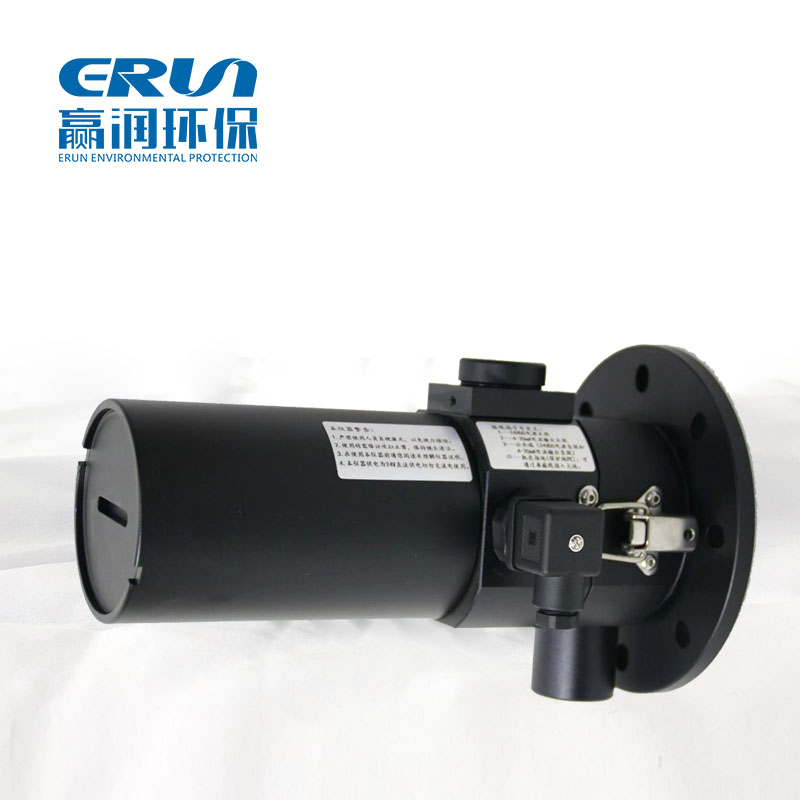

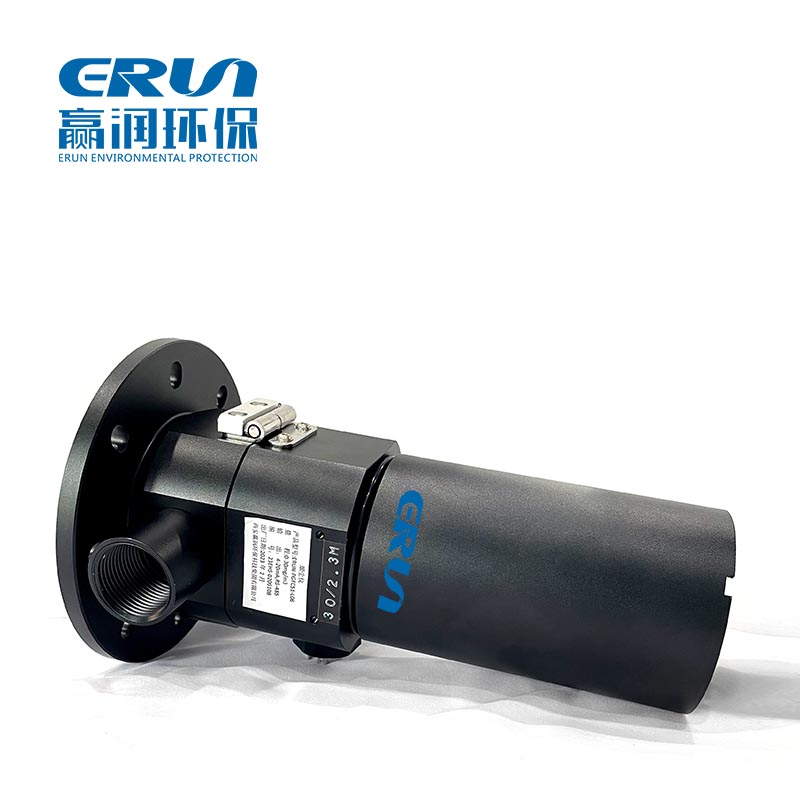

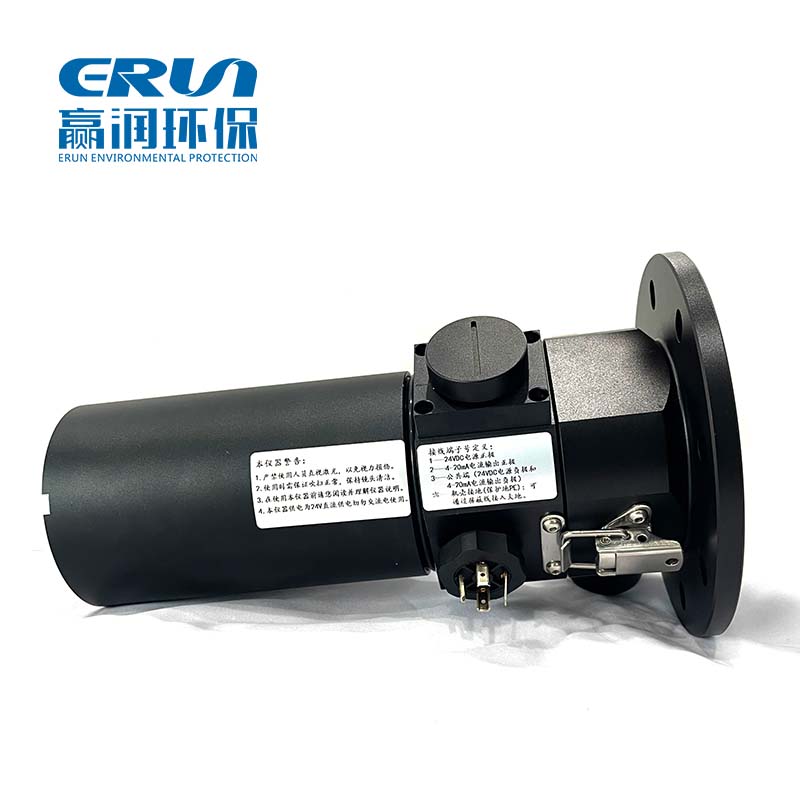

<strong>在線式激光后散射煙塵儀ERUN-PGFC51-L07</strong>

ERUN-PGFC51-L07激光后散射煙塵儀工作原理

激光后散射煙塵儀采用激光后向散射測試原理完成對被測粉道的粉塵濃度的測定。入射光通過粉道中的粉塵顆粒后，光強減弱，粉塵顆粒將其反射到各個方向，對于與入射光夾角在一定范圍內的這部分散射光被稱為后向散射，后向散射光的信號強度與粉塵顆粒物濃度成正變化。根據這一原理，儀器通過內嵌高穩定激光信號源穿越粉道，照射粉塵粒子，光接收器反射激光信號即可計算出粉塵濃度。

ERUN-PGFC51-L07煙塵濃度在線監測儀主體結構

煙塵濃度在線監測儀小巧，緊湊，采用鋁材黑色氧化，有效避免了光的反射造成的干擾。主要包含以下結構：主法蘭、校準器座、原位式校準器、吹掃氣接口、套筒等。本分析儀吹掃接口提供兩種，分別是高壓風機與壓縮氣源接口，請訂購時特別說明。另外本結構采用了搭扣式的分體式設計，便于返修時器件寄回，只需將搭扣松開，將校準器座上面部分寄回返修即可。

ERUN-PGFC51-L07在線式激光后散射煙塵儀技術參數

工作原理	激光后向散射
測定對象	顆粒物
機械結構	外型尺寸：186×200×182mm (L×W×H)
	重量：3Kg
	防護等級：IP65
光學特性	工作波長： (650 ±20)nm
測量性能	測量范圍：(0～60,…,2000)mg/m3，可設定
	零點漂移：±2%F.S./24h
	量程漂移：±2%F.S./24h
	響應時間：≤ 10s
	粉道直徑：（0.4～20）m
電源要求	直流24V±10%/0.5A
環境工作條件	工作溫度：－30ºC～＋60ºC
信號輸出	模擬輸出：(4～20)mA
信號輸出	最大輸出負載，300W

ERUN-PGFC51-L07在線式激光后散射煙塵儀配置清單

ERUN-PGFC51-L07在線式激光后散射煙塵儀標配裝箱清單如下：

配件名稱	單位	數量	備注
在線式激光后散射煙塵儀主機	臺	1	需說明吹掃接口需求、量程、光程
防雨罩	套	1
石棉墊	個	1
PG9	個	1
M8*45螺栓、螺母、平墊、彈墊	套	4
內六角螺絲刀	把	1	原位式校準器可調螺釘?shù)恼{(diào)節工具
